鍋爐火焰電視
1.概述
SG-GJ拐角內窺式爐膛火焰工業電視電視監控設備主要適用于電廠燃燒爐、垃圾燃燒爐、鋼廠動力爐,對燃油,燃煤,燃氣爐該設備可將攝像鏡頭直接伸入爐內,在集控室連續實時地監視爐內火焰的工作狀態,可清晰地觀察到爐膛四角位置分布的4個燃燒噴火嘴及每個噴頭嘴噴火形狀,對于爐內油嘴霧化不良,漏油造成噴火不暢,火焰變小以及火嘴配風不好引起火焰過長而出現舔管現象,爐內爐管變形,燒結而爆管的事故都能實時監視并及時處理防止爐內事故發生,確保了鍋爐爐膛經濟運行的可靠性,還便于實現集中調度及生產過程的自動化。系統采用PLC可編程控制,具有停電、停氣、超溫自動退出保護功能。
2.主要性能及指標
使用范圍:該設備可伸進爐內,觀察各種爐內工件運行,物料熔融,燃燒火焰情況等。可廣泛應用于冶金、電力、玻璃、建材等行業。
使用條件:爐內溫度≤2000℃
環境溫度:自動退出裝置≤90℃,控制系統≤70℃
供氣:壓縮空氣,入口管徑G1/2" 管路管徑G1"
技術參數:供電220V 50Hz
消耗功率<120W
供氣要求,壓力0.4-0.7Mpa
流量0.3>0.4M3/Min
入口溫度≤35℃
鏡頭:蘭寶石針孔拐角鏡頭,角度:45°,72°,90°可選。
圖像指標:分辨率≥400線
信噪比≥42db
視角(對角線)81°
攝像靶面1/3"。
自動退出功能:停電、停氣、超溫時探頭能自動退離爐膛(實現停電退出需加UPS電源)
爐墻開孔:φ120mm
外形尺寸:自動退出裝置1320(長)×225(寬)×380(高)mm
控制系統530(長)×300(寬)×1290(高)mm
重量:自動退出裝置約40kg 爐壁套約40kg
布線要求:控制系統的自動退出裝置之間安裝距離≤10M
操作器和控制系統之間AVPV6×0 .5mm
視頻電纜SYV75-5-2
供電配線AVV3×1

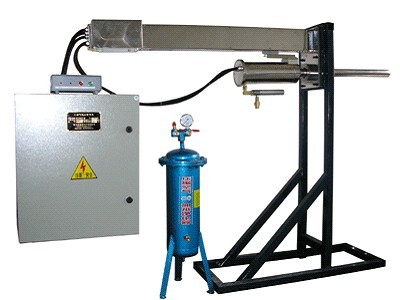

產品型號:SG-GJ拐角爐膛火焰電視
產品介紹 該設備可將攝像鏡頭直接伸入爐內,在集控室連續實時地監視爐內火焰的工作狀態,可清晰地觀察到爐膛四角位置分布的4個燃燒噴火嘴及每個噴頭嘴噴火形狀,對于爐內油嘴霧化不良,漏油等情況實時反應在監視器上。
產品應用主要適用于電廠燃燒爐、垃圾燃燒爐、鋼廠動力爐,對燃油,燃煤,燃氣爐。
